機械沖擊

1. 機械沖擊試驗概述：

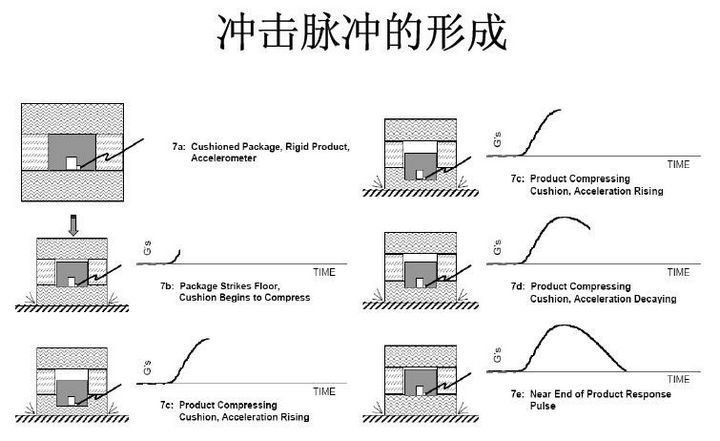

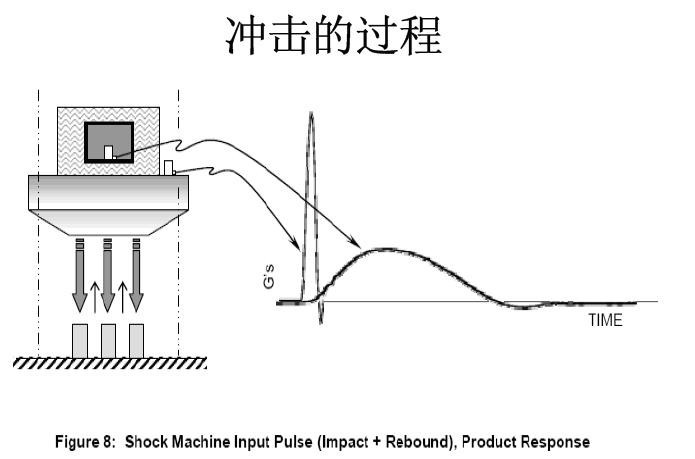

機械沖擊試驗以模擬設備及其組件在運輸或使用過程中，可能遭遇到?jīng)_擊效應為主，并透過沖擊波于瞬間暫態能量交換，分析產品承受外界沖擊環境的能力。試驗的目的在于了解其結構弱點以及功能退化情況，有助于了解產品的結構強度以及外觀抗沖擊，跌落等特性。有效地評估產品的可靠性和監控生產線產品的一致性。

2. 機械沖擊試驗適用產品范圍：

電子產品的單體、包裝、及所涉及運輸?shù)漠a(chǎn)品都可以。

沖擊的類型有：半正弦，梯形波（方波），三角波（前鋒鋸齒波及后鋒鋸齒波）

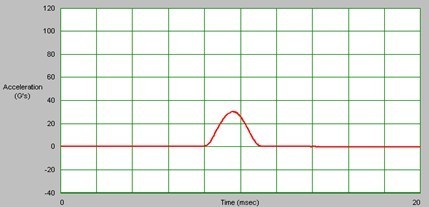

半正弦

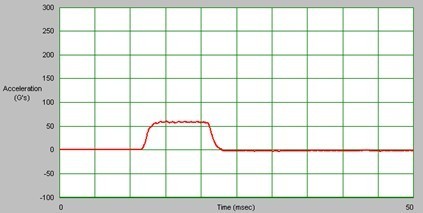

梯形波（方波）

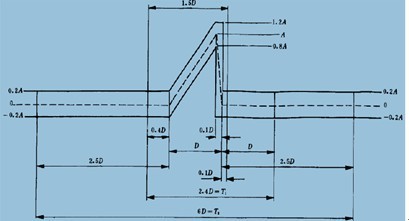

鋸齒波

3.機械沖擊的施加

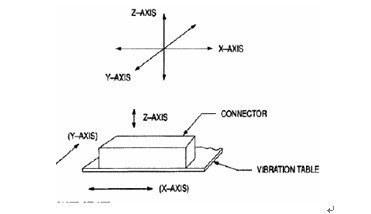

除有關規范另有規定外，應對產品的三個互相垂直方向上的每一個方向連續施加三次沖擊，共18次。一般定義產品長邊為X軸向，短邊為Y軸向，產品正擺放上下為Z軸向。

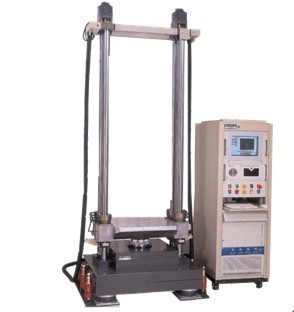

3.機械沖擊設備

4.機械沖擊設備參數：

Half sine  : △V=0.64 ×A ×D ×10-3

Square    : △V=0.9 ×A ×D ×10-3

Sawtooth  : △V=0.5 ×A ×D×10-3

        △V :   速度變化率  m/s

        A  :   加速度  m/s2 (1g=9.8m/s2)

        D  :   脈寬    ms

配套TP3 量測分析軟件，可以測量加速度值、沖擊響應譜(SRS)、FFT 分析、樣品 ：
